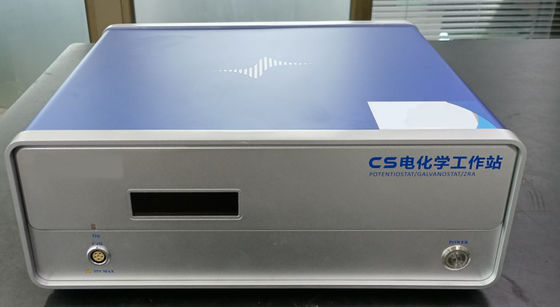

Estación de trabajo electroquímica para laboratorio de baterías

Potencial constante Rango de control del potencial: ±10V

Rango de control de corriente constante: ±2,0A

Precisión de control potencial: 0,1% × lectura a escala completa ±1 mV

Precisión del control de corriente: 0,1% × lectura a escala completa

Resolución potencial: 10V (< 100 Hz), 3V (< 10 Hz)

Sensibilidad a la corriente: 1pA

El tiempo de elevación del potencial: < 1S (< 10mA), < 10S (< 2A)

Impedancia de entrada del electrodo de referencia: 1012 ± 20 pF

Rango de corriente: 2nA ~ 2A, un total de 10 paradas

Presión del tanque: ± 21 V

Corriente de salida máxima: 2.0A

Velocidad de escaneo CV y LSV: 0,001 mV ~ 10000 V/s

Ancho de los pulsos CA y CC: 0,0001 ~ 65000s

Incremento de la corriente de escaneo: 1mA@1A/mS

Incremento de potencia durante el escaneo de potencia: 0,076MV-@1V/mS

Frecuencia del SWV: 0,001 ~ 100KHz

Ancho de pulso del DPV y del NPV: 0,0001 ~ 1000s

Recopilación de datos AD: 16bit@3,6MHz, 20bit@1KHz

Resolución DA: 16 bits, tiempo de construcción: 1S

Incremento potencial mínimo de CV: 0,020 mV

Frecuencia de las PIM: 10 Hz~1 MHz

Filtro de paso bajo: 8 segmentos programables

Rango de corriente y potencial: ajuste automático

Modo de comunicación de la interfaz: USB2.0

2Indice de función de impedancia electroquímica

Generador de señal:

Respuesta de frecuencia: 10 Hz ~ 1 MHz

Precisión de frecuencia: 0,005%

Amplitud de la señal AC: 1mV~2500mV

Resolución de la señal: 0,1 mV RMS

Tendencia de corriente continua: -10 ~ +10V

Impedancia de salida DDS: 50

Forma de onda: onda senoidal, onda triangular, onda cuadrada

Distorsión de las ondas senoidales: < 1%

Modo de exploración: logaritmo/lineal, aumento/disminución

Análisis de señal:

Tiempo mínimo de integración: 10 ms o tiempo máximo del ciclo

Tiempo máximo de integración: 106 ciclos o 105 segundos

Retardo en el tiempo de medición: 0~105 segundos

Compensación de desplazamiento de corriente continua:

Rango de compensación automática del potencial: -10V~+10V

Rango de compensación de corriente: -1A~+1A

Ajuste de ancho de banda:

Configuración automática o manual, se pueden ajustar un total de 8 niveles

2Indice de función de impedancia electroquímica

Generador de señal:

Respuesta de frecuencia: 10 Hz ~ 1 MHz

Precisión de frecuencia: 0,005%

Amplitud de la señal AC: 1mV~2500mV

Resolución de la señal: 0,1 mV RMS

Tendencia de corriente continua: -10 ~ +10V

Impedancia de salida DDS: 50

Forma de onda: onda senoidal, onda triangular, onda cuadrada

Distorsión de las ondas senoidales: < 1%

Modo de exploración: logaritmo/lineal, aumento/disminución

Análisis de señal:

Tiempo mínimo de integración: 10 ms o tiempo máximo del ciclo

Tiempo máximo de integración: 106 ciclos o 105 segundos

Retardo en el tiempo de medición: 0~105 segundos

Compensación de desplazamiento de corriente continua:

Rango de compensación automática del potencial: -10V~+10V

Rango de compensación de corriente: -1A~+1A

Ajuste de ancho de banda:

Configuración automática o manual, se pueden ajustar un total de 8 niveles

3Funciones principales del software de medición y control

Polarización en estado estacionario: medición de potencial de circuito abierto (OCP), polarización de potencial constante (curva I-t), polarización de corriente constante, escaneo de potencial dinámico (curva TAFEL),escaneo de corriente dinámica (DGP), el paso de exploración potencial;

Polarización transitoria: onda de paso de potencial constante arbitraria, onda de paso de corriente constante arbitraria, paso de potencial constante (VSTEP), paso de corriente constante;

Análisis de tiempo: Cronopotentiometría (CP), cronogalvanometría (CA), cronogalvanometría (CC);

Voltametría: voltametría de barrido lineal (LSV) #, voltametría cíclica lineal (CV), voltametría cíclica escalonada (SCV) #, cuadrado

Voltametría de onda (SWV) #, voltametría de pulso diferencial (DPV) #, voltametría de pulso convencional (NPV) #, diferencia convencional

Voltometría de pulso dividido (DNPV) #, detección de corriente de pulso diferencial (DPA), detección de corriente de pulso dual diferencial (DDPA),

Método de detección de corriente de tres pulsos (TPA), método integrado de detección de corriente de pulsos (IPAD), voltametría CA (ACV)

Voltametría de CA de segundo armónico (SHACV), voltametría de CA de transformación de Fourier (FTACV) (el método # incluye fase

Método de voltametría de disolución);

Impedancia de corriente alterna: impedancia electroquímica (EIS) ~ escaneo de frecuencia, impedancia electroquímica (EIS) ~ escaneo de tiempo, impedancia electroquímica (EIS) ~

El ensayo de potencialidad (curva de Mott-Schottky), prueba de impedancia de corriente constante;

Prueba de carga y descarga: carga y descarga de la batería, carga y descarga de corriente constante, carga y descarga potenciales constantes, titulación intermitente de corriente constante GITT,potenciales constantes intermitentes

Titulación del PITT;

Mediciones ampliadas: ruido electroquímico (EN), medición de la corrosión galvánica (ZRA), disolución/deposición electroquímica, coulomb de potencial de electrólisis controlado

Método (BE), medición de la resistencia de la solución, curva de polarización cíclica.
