Celular de bolsillo Top sellado lateral desgasificación y pre sellado tres en una máquina

Introduzca:

Este dispositivo tiene principalmente tres funciones: sellado en la parte superior, preenvasado y desgasificación al vacío para la batería de litio de celda de bolsa.Esta máquina a través de la clasificación de la interfaz de visualización controlar con precisión el embalaje del lado superior, pre-envasado, vacío estático de tres funciones. Está compuesto por sello de calefacción, caja de bomba de vacío y componente de sello de calor neumático que completa automáticamente el sellado de la parte superior,Preenvasado y desgasificación en vacío de las tres funciones de la celda de la bolsa de la batería.

Principales características:

* La cabeza está hecha de material de cobre, buen efecto de transferencia de calor, ahorrar consumo de energía, mejorar la eficiencia del trabajo, ahorrar energía que productos similares;

* La presión de la cabeza superior e inferior puede ajustarse por el regulador de presión para lograr diferentes requisitos de parámetros de proceso;

* La cabeza superior e inferior son accionadas por el cilindro a través de dos mangas de guía lineales, y el movimiento superior e inferior es flexible,y la guía es precisa para garantizar el paralelismo del producto después del sellado de los bordes;

* Los cambios en la cavidad se pueden observar mientras se trabaja a través de la ventana de perspectiva;

* La cavidad de la cubierta es accionada por el cilindro, guiada por la manga de guía giratoria, movimiento flexible hacia arriba y hacia abajo, guía precisa para garantizar los requisitos de sellado del producto;

* Se puede aplicar a diferentes especificaciones de baterías de productos, y el ajuste es simple y conveniente;

* El diseño de la máquina principal y la caja de control dividida, para que la máquina pueda colocarse en el trabajo de la caja de guantes, también se puede colocar en el trabajo de la línea de montaje;

* Fácil de operar, hermosa apariencia, pequeño tamaño, peso ligero.

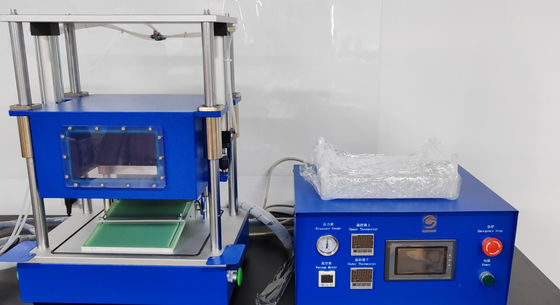

Imagen para referencia:

Parámetros técnicos:

*Control automático por pantalla táctil PLC;

* La cavidad está hecha de aleación de aluminio, resistencia a la corrosión, estructura sólida;

* grado de vacío ajustable hasta -95 Kpa (bomba de vacío propia del comprador);

* Temperatura de la cabeza: temperatura ambiente ~ 250°C, temperatura ajustable;

* Precisión de control de temperatura: ±2°C;

* Presión de sellado térmico: 0 ~ 7Kg/cm2 ajustable;

* Tiempo de sellado térmico: 0 ~ 99 segundos ajustable;

* Ancho del borde: 5 ± 0,4 mm (según los requisitos del cliente);

* Tamaño máximo del borde: 200 mm;

* Alcance máximo de descarga de la batería longitud 200, anchura 160 mm (incluida la bolsa de gas);

* Rango de espesor del sello: 60 ~ 300um;

* Precisión del espesor de sellado (mm): cualquier diferencia de espesor del paquete de dos puntos < 15um;

* Consumo de gas: aproximadamente 0,2 litros de gas comprimido/una vez por sello;

* Velocidad de trabajo a presión de aire: ≥ 180 veces /h;

* Potencia: tubo de calefacción de 300w, consumo de energía de calefacción de aproximadamente 0,6 kW;

* Fuente de alimentación: 220V/50Hz;

* Fuente de aire comprimido: 0,5 ~ 0,8 MPa; cuando se utilice en la guantera, la fuente de alimentación del cilindro debe ser coherente con el gas de trabajo utilizado en la guantera.

Dimensiones del equipo:

* Tamaño total: sección de trabajo: 470 mm * 485 mm * 435 mm;

Cuadro de control: 420 mm * 325 mm * 225 mm;

* Peso: alrededor de 50 kg.

Composición del equipo:

Esta máquina consta de las siguientes partes:

1. Parte mecánica: mecanismo inferior de la plantilla, mecanismo de cámara de vacío, mecanismo de accionamiento, mecanismo de guía, mecanismo de base, parte de control de caja eléctrica, etc.;

2Parte eléctrica: componentes neumáticos, relés de estado sólido, válvulas de solenoide, interruptores fotoeléctricos, etc.

3 Componentes principales:

el cilindro: AIRTAC;

Los rodamientos: NSK de alta calidad doméstica.

Termostato: Omron (importado de Japón);

Relé de tiempo: Omron / calidad doméstica;

Relay intermedio: Omron (importado de Japón).

Métodos de mantenimiento y precauciones:

1Limpie las tablas superiores e inferiores y la cámara de vacío con frecuencia para mantenerla limpia.

2. lubricar las partes móviles del rodamiento para mantener el movimiento suave.

3Si no se utiliza durante mucho tiempo, limpie la superficie de las partes móviles del mecanismo y rocíela con aceite antirruda.

4Revise regularmente los tornillos, tuercas, pines y otros elementos de fijación en las diversas partes de la máquina para evitar su suelta y prevenir accidentes de calidad de la máquina y accidentes personales.

Procedimientos de funcionamiento seguros:

1No extienda sus manos ni otras partes hacia la cámara de vacío, las partes móviles de la manga de guía de bolas o la zona peligrosa durante el funcionamiento, lo que puede causar lesiones personales.No permita que dos o más personas manejen la máquina para evitar lesiones accidentales..

Nota: Con el dispositivo de protección eléctrica, la cubierta de seguridad, para que las partes móviles en el interior de la cubierta de protección, para garantizar la seguridad personal.

2Los técnicos extranjeros y el personal designado no pueden desmontar y depurar el equipo arbitrariamente.

3No desmonte los componentes del circuito sin permiso.
