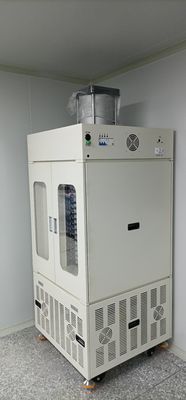

5V6A Batería línea de montaje de paquetes de 16 canales de prensado en caliente

Composición del equipo:

El equipo está compuesto por cuatro partes: sistema de control de temperatura, sistema de control de presión, sistema de gabinete de formación y mecanismo de fijación.

1Sistema de control de la temperatura

(1) calentamiento eléctrico uniforme en placa de silicona;

(2) Control de temperatura independiente de cada placa de calefacción de capa;

(3) pantalla táctil + control inteligente integrado por PLC;

(4) La celda se completa y se enfría de forma natural;

(5) Función de alarma de sobre-temperatura.

2Sistema de control de presión

(1) Por 9 capas de papel aislante revestido de placa de aluminio apilada verticalmente presión;

(2) Control inteligente de la salida de presión;

(3) Control inteligente de regulación de la presión de varias secciones.

3Sistema de gabinete de formación

(1) Función de protección contra carga y descarga y sobrecarga y sobrecarga;

2) función de almacenamiento de redes de datos;

(3) Función de detección y clasificación de voltaje;

(4) Función de alarma de humo.

4Mecanismo de fijación

(1) Función de acoplamiento fiable de oído positivo y negativo y contacto;

(2) límite de la placa de calefacción, función de contacto de daño de carga de defensa antiaérea;

3) Protección del aislamiento de las placas de calefacción.

5Ventajas de los equipos

El espesor de la batería es de 2,5 a 12 mm, no hay necesidad de reemplazar el bloque de presión de la palanca.

6Proceso de funcionamiento del dispositivo

Abrir la puerta del gabinete y poner la batería Cierre el ajuste de parámetros de la puerta del gabinete Presione el pince para iniciar el calentamiento para comenzar la formación Fin Aflojar el accesorio abrir la puerta del gabinete y sacar la batería.

Indicadores técnicos:

1Función principal del mecanismo de fijación

1.1 La placa de calefacción se compone principalmente de: placa de aluminio terminada, un lado está equipado con una placa de aislamiento de 1,0 mm de espesor, el otro lado está equipado con una placa de calefacción de silicona especial de 1,0 mm de espesor,y todo está cubierto con papel de tarjeta de visita liso de 300 gramos;

1.2 Modo de funcionamiento: el cilindro se acciona de derecha a izquierda, la batería se coloca en una posición fija entre las dos capas de placas de calefacción,y la fuerza de sujeción de la batería se realiza a través de la contracción del dispositivo, mientras que los oídos positivos y negativos de la batería están en contacto confiable con el contacto del gabinete de formación;

1.3 El equipo es una estructura de puertas de bisagra de doble cara, cada puerta está instalada en un trozo de vidrio templado, fácilmente observable el funcionamiento interno del dispositivo;

1.4 Modo de ajuste de la presión: introducir la longitud y anchura de una sola celda, el número de células y la presión superficial de cada capa en la pantalla táctil,y PLC cálculo inteligente y salida automática de la presión requerida;

1.5 Tiempo de calentamiento: tomando como ejemplo la temperatura ambiente de 25°C, ≈15 minutos a 60°C, ≈25 minutos a 75°C;

1.6 El contacto se realiza mediante el método de cuatro alambres, y el contacto es de oro de 24 K revestido con cobre fósforo, que tiene las ventajas de un muestreo preciso, resistencia al desgaste y resistencia a la oxidación del contacto;

1.7 El tablero de control de corriente constante adopta el método de medición de cuatro alambres para eliminar al máximo los errores de cableado y contacto, fácil de usar y mantener, alta precisión de ensayo,cada canal de la batería del accesorio de contacto tiene una fuente de voltaje constante de corriente constante completamente independiente, su propio bucle no se afecta entre sí;

1.8 Velocidad rápida de muestreo. Si no existe almacenamiento de baja tensión, el período de inspección de todo el gabinete debe ser igual o inferior a 9S.
