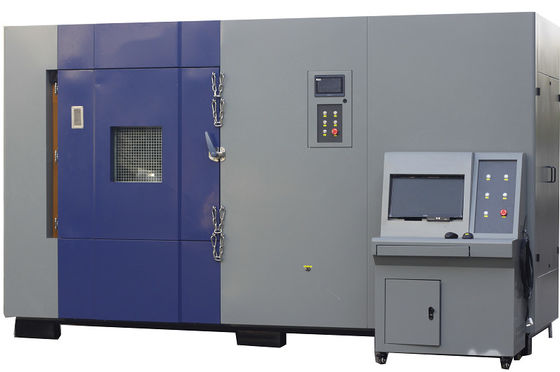

Máquina de ensayo de agujas de compresión con batería

Parámetros técnicos principales:

.1 Volumen efectivo 5000 L

.3 Las dimensiones internas del área de ensayo W ((ancho) 2500 mm*H ((altura) 1000 mm *D ((profundidad) 2000 mm

.4 Dimensiones exteriores W (ancho) 3860 mm*H (altura) 2300 mm*D (profundidad) 2230 mm (horizontal)

Consejos: Tamaño, por favor, siga la confirmación del diseño final tres vistas prevalecen!

5- Display de fuerza Detección de presión de alta precisión y visualización mediante pantalla de ordenador

6 Modo de control Control computarizado, control remoto por cable, puede proteger eficazmente la seguridad de los probadores

7 Las variables de control PLC y computadora pueden controlarse y mostrarse por separado; presión, carrera, voltaje total o voltaje único pueden utilizarse como variables de control solas o en combinación,y el ensayo se detendrá cuando cualquier condición alcance el valor establecido.8 Sistema de cámaras de vigilancia Las cámaras son resistentes al fuego, a la llama y a altas temperaturas; el escudo a prueba de explosión es reemplazable y viene con 2 piezas de repuesto

.9 Control remoto La configuración de todos los parámetros de control, la recogida de datos y la grabación de vídeo del sistema de vigilancia pueden ser operados por un ordenador situado lejos del dispositivo.

.10 Precisión de resolución Temperatura 0,1°C, tensión 1mv

.11 Soporte de la plataforma de 1 TB

.12 Modo de accionamiento hidráulico

.13 Frecuencia de recogida de datos: 50 veces por segundo.

.14 Ciclo máximo: ciclo: 600 mm, precisión de control de 1 mm,

.15 Modo de transmisión de señal puerto serie RS 232 o puerto serie de transmisión de alta velocidad USB2.0

.16 Sistema de muestreo digital 2 tensión 0-60V, con una precisión del 0,1%;

Temperatura en dos direcciones 0-800°C, precisión 0,5 °C

.17 Velocidad de extrusión 1~400 mm/min (ajustable)

.18 La pantalla digital de la fuerza de penetración es ajustable, la precisión es del 0,1%

.19 Disco de extrusión de arco de extrusión de jilla de extrusión (radio 7 mm), puede lograr continuamente el llenado de deformación de extrusión de múltiples capas

.20 Canal de recogida de tensión principal 1 canal

.21 Rango de ensayo de temperatura de 0 a 800 °C

.22 Precisión de tensión y temperatura ± 1%fs

.23 Control de la presión por seroválvula

.24 Rango de presión 1KN - 200KN de control hidráulico

.25 Precisión de presión ≤ ± 0,5 % (FSR)

.26 Precisión del control de presión ± 1%.

.27 Velocidad de extrusión 1 ~ 600 mm/S (regulable)

.28 Resolución de desplazamiento 0,01 mm

.29 Precisión de control del desplazamiento ± 1%

.30 Precisión de visualización del voltaje ±0,2% FSR

.31 Mantener la presión durante 0 a 9999 segundos

.32 Deformación por extrusión 0~100% configuración de tela de múltiples engranajes, puede lograr continuamente una carga de deformación por extrusión de múltiples capas

.33 Frecuencia de recogida 100 Hz

.34 Aguja de acero estándar Phi 2mm - Phi 8mm aguja de acero resistente a altas temperaturas cada 2, longitud 100MM, o personalizado de acuerdo con los requisitos del usuario

.35 La punta de la aguja está a 200 mm de la parte inferior del plano de la batería

.36 Velocidad de acupuntura a una velocidad de 1-80 mm/s, desde la dirección perpendicular a la placa de la batería hasta

.37 Fuerza de penetración 250KG

.38 Viaje 500 mm o previa cita

.39 Modo de sujeción sujeción manual

Descripción breve

El extrusor de baterías de potencia se utiliza para simular la situación en que la batería se comprime durante el uso, el transporte y el almacenamiento de baterías de potencia o sistemas, células de batería,o módulos de baterías. Presenta artificialmente las diferentes situaciones que la batería puede encontrar cuando está sujeta a fuertes fuerzas externas, y se utiliza para evaluar el rendimiento de seguridad de la batería;El dispositivo puede garantizar absolutamente la seguridad personal y no causar daños al entorno de ensayo en caso de incendio o explosión de la batería durante el ensayo.Los datos de ensayo en tiempo real (como el voltaje de la batería, la temperatura máxima en la superficie de la batería,Los datos de video de presión para la evaluación de los resultados experimentales) deben utilizarse para determinar que la batería no debe encenderse.Es también un equipo de prueba esencial para los fabricantes de baterías e institutos de investigación.

Las chaquetas de alambre están cubiertas con tubos de metal a prueba de fuego, lo que evita eficazmente el fenómeno de que el proceso de prueba de la batería se incendie y se queme;
Instalar luminarias que permitan ver claramente desde el exterior la situación en el interior del estudio;
La instalación de orificios de ensayo y puertos de suministro de aire, con puertos de suministro de aire y ventiladores de escape, eliminará de manera más eficaz y rápida los gases de escape de ensayo y la presión del aire.Los agujeros de ensayo están diseñados para que los probadores detecten la temperatura o la presión del aire en el espacio de ensayo.;
La parte de control y la cámara de ensayo están separadas y se pueden operar a una distancia de 1-2 metros, siempre que se adopten determinadas medidas de seguridad.

Métodos de ensayo actuales para baterías individuales

--- Dirección de compresión: aplicar presión perpendicular a la dirección de la placa de la batería;
---Forma de placa de compresión: cuerpo semicilíndrico con un radio de 75 mm, cuya longitud (L) es mayor que el tamaño de la batería comprimida;
---Velocidad de compresión: (5 ± 1) mm/s
---Grado de compresión: detener la compresión cuando el voltaje alcance 0 V o la deformación alcance el 30% o la fuerza de compresión alcance 200 kN (lo que ocurra primero).
Observar durante 1 hora.

Método de ensayo para el módulo de batería

--- Dirección de compresión: la dirección en la que el módulo de la batería es más susceptible a la compresión en la disposición general del vehículo es la misma.Si la dirección más susceptible a la compresión no está disponible, aplicar presión perpendicular a la dirección de disposición de las baterías individuales;
---Velocidad de compresión: (5 ± 1) mm/s
---Forma de placa de compresión: cuerpo semicilíndrico con un radio de 75 mm, cuya longitud (L) es mayor que el tamaño de la batería comprimida pero no superior a 1 m;
---Grado de compresión: Cuando la deformación del módulo de la batería alcance el 30% o la fuerza de compresión alcance 1000 veces el peso de la batería o el valor más elevado de los indicados en el cuadro 1,mantener durante 10 minutos y observar durante 1 hora
