Name: Coin Cell produce automáticamente batería de litio línea de montaje
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-SR920SW
Availability: InStock

Información de detalles

Descripción de producto

Información detallada

Lugar de origen

China

Nombre de la marca

GERUISI

Número de modelo

GRS-SR920SW

Rápido de producción::

Se aplican las siguientes medidas:

Tasa de cualificación del equipo::

≥99%

Velocidad de movimiento del equipo::

≥98%

Cubierta:

No incluidos en el anexo

Descripción de producto

Introducción Coin Cell produce automáticamente

1.1 Concepto de diseño y descripción de funciones

Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, que mejora la eficiencia de producción de los productos al tiempo que reduce los costes laborales,y la automatización de los equipos puede garantizar la consistencia de la producción de productos y la mejora de la tasa calificada.

Diagrama de flujo de operación de los equipos 1.2

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

1.3 Descripción del funcionamiento del equipo

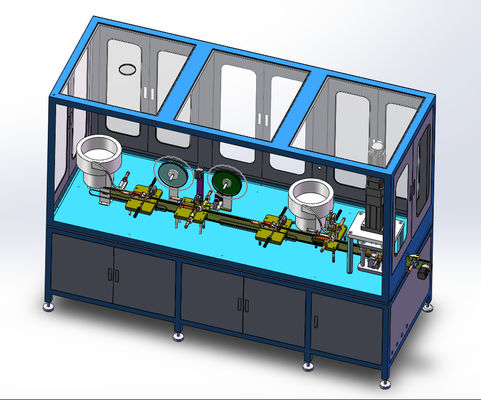

1.4 dibujo del diseño del equipo (dibujo del plan general del equipo, el equipo entregado será sujeto al tamaño final confirmado por ambas partes)

Coin Cell produce automáticamente batería de litio línea de montaje 0

1.5 Cuadro de parámetros del equipo

Dimensión total/mm

Peso

Potencia en kW

Gas comprimido

Otros consumos de energía

Desmontaje

Es muy larga.

Amplio

En alto.

Peso total

Rodamientos por unidad de superficie

Nombrado

¡Corre!

Presión

Flujo

φ adquisición

Agua

El nitrógeno

Argón

Tipo de arranque

Modo de descarga

2193

900

1900

1.5 toneladas

No más de 1 t/m²

6KW

0.6MPA

1.6 color de apariencia del dispositivo

1 Color gris o placa de color proporcionada por el cliente;

2. parámetros de rendimiento del equipo

Parámetros técnicos del equipo 2.1

Tempo de producción: 35-40 ppm/min (los factores que no pueden mantenerse al ritmo de las piezas manuales no se incluyen en los puntos de aceptación)
Tasa de calificación del equipo: ≥99% (excepto para los materiales entrantes)
Rate de movimiento del equipo: ≥98%
Los rodamientos ≤ 1 t/m²;
La cubierta de la cáscara no deberá estar invertida ni atascada, y no deberá causar arañazos, abrasiones, agujeros, golpes y otros defectos durante el funcionamiento de la cubierta de la cáscara.y el diafragma después de perforar no tendrá burrs, las lagunas y otros defectos;
La pieza del poste y el diafragma no deberán dañarse durante el funcionamiento del equipo.
La pieza de palo se encuentra en el centro de la cubierta de la cáscara, la concentricidad inicial es ≤ 0,2 mm y la cubierta de la cáscara no debe "saltar" durante el funcionamiento;
El diafragma tiene forma de tazón para evitar el cortocircuito causado por la desviación de la pieza del poste; (El método de material de entrada del diafragma es material de bobina,con un diámetro exterior máximo de 250 mm y una anchura de 14 mm-20 mm)
El volumen de inyección del líquido es de 0 ~ 20 uL, la precisión de inyección del líquido es de ± 1 uL y el electrolito no debe gotear al lugar fuera del diafragma.
El borde de sellado tiene una altura de 1,56 ± 0,05 mm, la altura total es de 1,93 ± 0,05 mm y el diámetro exterior es ≤ 9,47 mm (el equipo no está personalizado,y el molde de la estación se personaliza de acuerdo con el tamaño proporcionado por el cliente);
Después del sellado, el producto no debe tener fugas de líquido, excepto por los factores negativos de las piezas de repuesto (la tasa de fugas no debe ser superior a la de nuestros productos de sellado existentes).

2.2 Rendimiento del equipo

1- Eficiencia de producción: 35-40 ppm/min (el factor que el latido manual del poste superior no puede mantenerse no está incluido en el punto de aceptación)

2Tasa calificada: ≥99% (excepto para los materiales entrantes)

3. tasa de movimiento de cultivos: ≥ 98%

2.3 Lista de equipos

Nombre completo del equipo
Número de serie	1	2	3	4	5	6	7	8
Composición	Estación de alimentación de cubierta negativa	Estación de alimentación de la pieza de palo negativa	Estación de diafragma de cuenco	mecanismo de rehidratación	Estación de alimentación de piezas de palo positivo	Estación de alimentación de conchas positivas	Estación de sellado y formación	parte de descarga
Cantidad	1	1	1	1	1	1	1	1

2.4 componentes de hardware

Composición	Estructura y descripción de parámetros
Composición 1 Estación de alimentación de cubierta negativa	La placa vibratoria de la cubierta del electrodo negativo organiza la alimentación para garantizar que la boca del recipiente del producto esté orientada hacia arriba y se empuje a la cinta transportadora a través del cilindro.
	El diámetro exterior de la placa vibrante es de 300 mm, en sentido contrario a las agujas del reloj, la superficie interior de la placa es de acero inoxidable 304, la superficie interior está rociada con pegamento para evitar arañazos,el cilindro Yadke, la cinta de alimentación de empuje es de acero inoxidable 304 y la cinta transportadora de cinturón del tanque de nylon especificación RS40
Composición 2 Estación de alimentación de la pieza de palo negativa	1El cilindro de la cubierta del electrodo negativo se empuja a la posición fija para el posicionamiento, y luego la pieza del poste se alimenta y transporta para el posicionamiento.El cilindro se empuja en la cubierta del electrodo negativo y presionado en concéntricamenteEl producto semiacabado combinado es empujado por el cilindro de descarga, y luego el producto es devuelto a la cinta transportadora por el cilindro de retorno para el siguiente proceso.
	2. Marca del cilindro: Yadke
	Material de las placas de la estación: acero inoxidable 304
	Banda de empuje de alimentación y descarga: 304 acero inoxidable para el corte de alambre rápido Otros accesorios: acero inoxidable 304 5La pieza del poste se coloca manualmente en la correa, y se requiere que la pieza del poste esté libre de superposición, fragmentación, etc.
Composición 3 Estación de diafragma de cuenco	1El cilindro de alimentación de la cubierta del electrodo negativo se empuja en la posición fija y se coloca en el centro. El material del diafragma se enrolla y se alimenta a una longitud fija.El punzamiento en forma de tazón se pasa a través de la precisión superior e inferior de corte y se presiona en la cubierta del electrodo negativo (en este momento, el diafragma formando un estado ascendente en forma de tazón).El producto semiacabado se empuja en la cinta transportadora a través de la descarga del cilindro + material de retorno - inyección automática de líquido - y entra en el siguiente proceso.
	2. Componentes: air cylinder + feeding and discharging push strip + diaphragm shear die + diaphragm feeding mechanism + diaphragm fixed-length feeding mechanism + diaphragm scrap winding mechanism + CNC station plate + Yiweiqi ceramic liquid injection pump
	3En este proceso, toda la máquina es de acero inoxidable 304 y el material del mecanismo de cizallamiento del diafragma DC53 se endurece.
Composición 4 Estación de combinación de piezas positivas	1El cilindro de la cubierta del electrodo negativo se empuja a la posición fija para el posicionamiento, y luego la pieza del poste se alimenta y se coloca para el transporte.El cilindro se empuja en la cubierta del electrodo negativo y presionado en la combinación concéntricaEl producto semiacabado combinado es empujado hacia fuera por el cilindro de descarga, y luego el producto es devuelto a la cinta transportadora por el cilindro de retorno para el siguiente proceso. 2La pieza del poste se colocará manualmente en la correa y no se superpondrá ni fragmentará.
Composición 5 Estación de combinación de conchas positivas	1El cilindro de alimentación de la cubierta negativa se empuja en la posición fija y se coloca en el centro.El producto semiacabado se empuja en la cinta transportadora a través de la descarga del cilindro + combinación de succión al vacío + precompresión, y entra en el siguiente proceso a través de la descarga del cilindro + el retorno del material.
	2Componentes: cilindro de aire + barra de empuje de alimentación y descarga + placa de vibración de la cáscara positiva + mecanismo de succión y descarga de la cáscara de la letra + placa de estación CNC
	3En este proceso, la placa de la estación + tira de empuje + columna de la estación está hecha de acero inoxidable 304, y la superficie de la placa de vibración está hecha de Φ 300 y 304 + tratamiento anti rayado de pegamento.
