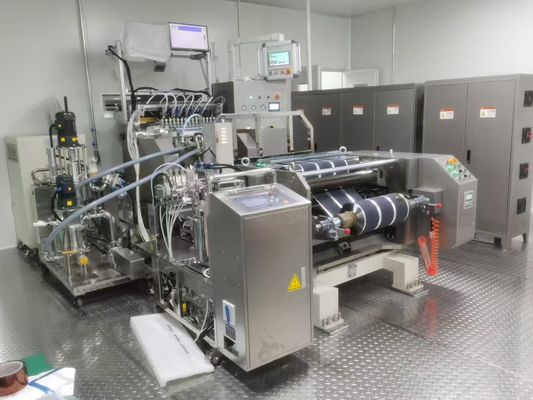

Name: Batería de iones de litio Batería de producción de extrusión Máquina de recubrimiento de ranura
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: Se aplicarán los siguientes requisitos:
Availability: InStock

Método De Pago:	T/T, Western Union

Información de detalles

Descripción de producto

Información detallada

Nombre de la marca

GERUISI

Número de modelo

Se aplicarán los siguientes requisitos:

Método de la capa:

Extrusión continuada

Velocidad:

8m/min

Función de calefacción:

Max 140°C

Ancho de revestimiento de la superficie del rodillo:

480 milímetros

Precisión del ancho:

±0,5 mm

Método de recubrimiento:

capa continua

Descripción de producto

Batería de iones de litio Produce de extracción de extracción Máquina de recubrimiento de troquel

Parámetros básicos del sustrato
	Sustrato negativo	Sustrato positivo		Observaciones
Nombre	lámina de cobre	Lámina de aluminio
Espesor	(4.5-20) μm	(9-30) μm
Ancho de sustrato	(400-500) mm	(400-500) mm
Parámetros de recubrimiento
Nombre de material	Laja negativa de electrodo	Laja de electrodo positivo
	Grafito, carbono mesofase, carbono duro, etc.	Litio cobalte, manganato de litio, fosfato de hierro de litio, ternario, etc.
Doble revestimiento seco Espesor	(50-200) μm (excluyendo material seco de un solo lado de lámina)	(50-200) μm (excluyendo material seco de un solo lado de lámina)
Espesor húmedo del revestimiento	100 μm ~ 400 μm	100 μm ~ 400 μm
Contenido sólido	(45-48) %	Tres yuanes: 66-70% Manganeso: 66-70% Iron de litio: 52-58% Cobalt puro: 66-70%		Rango de variación de contenido sólido: ± 0.5; Temperatura: 26 ± 2 ℃;
Peso específico	(1.0-1.5) g/cm³	(1.0-2.5) g/cm³
Viscosidad	2000-4000 CPS	Tres yuanes: 4000-6000cps Manganeso: 4000-6000cps Iron de litio: 8000-12000cps Cobalt puro: 4000-6000cps		Rango de variación de viscosidad del electrodo negativo: ± 200/2h; Rango de variación de viscosidad del cátodo: ± 500/2h;
Temperatura	De acuerdo con el control de proceso RT ~ 140 ℃, utilizando el método de calefacción eléctrica
Solvente	Sistema de aceite/sistema de agua de NMP	Sistema de aceite/sistema de agua de NMP
Error de peso	Side ≤ ± 1.3% Doble Side≤ ± 1.2%	Side ≤ ± 1.3% Doble Side≤ ± 1.2%
Parámetros básicos de la máquina
Ancho de revestimiento	600 mm
revestimiento efectivo Ancho	480 mm y abajo;
Método de recubrimiento	Continuo y recubrimiento de extrusión de brecha (incluido el recubrimiento de tiras)
revestimiento Velocidad	1 ~ 8 m/min (relacionado con el estado de la suspensión y la configuración del proceso de recubrimiento);
Maquinaria máxima Velocidad	30m/min
Fuerza	380V x 50Hz, 3 fase (potencia de control 220V x 50Hz, fase única)			protección contra la conexión
Potencia total	Máximo 145kw
Fuente de aire	0.6MPA
Dimensiones generales de la máquina: 20 largos x 3.4 de ancho x 3.0 m de altura (relacionado con la configuración, la longitud es aproximadamente 1,5 m más larga para cada medición de espesor adicional)
4. Requisitos de seguridad
Cumplir con los estándares nacionales relevantes.
5. Requisitos ambientales
Requisitos de entorno de uso del equipo: temperatura ambiente 20-28 ℃, humedad por debajo del 35%, sin gases corrosivos inflamables; Limpieza: Clase 100000; Aire comprimido: después de secar, filtrar y estabilizar la presión: la presión de aire es mayor que 5.0 kg/cm2; El consumo de aire es de aproximadamente 4m 3/h; Requisitos de ruido del equipo: a 1 m de la medición de la posición de trabajo del equipo, ruido ≤ 75dB; Requisitos de tierra: la base es tierra de cemento o terreno de terrazo, planitud de 2 mm/㎡, capacidad de carga 1000 ㎏/㎡;
5. Parámetros de la parte de secado
Número de serie del horno de secado	Modo de secado		Temperatura	Longitud
NO. 1 NO. 2 NO. 3 NO. 4	Sistema de circulación de aire caliente, arriba y abajo respectivamente fuera de la transmisión activa del viento Sistema de circulación de aire caliente, arriba y abajo respectivamente fuera de la transmisión activa del viento Sistema de circulación de aire caliente, arriba y abajo respectivamente fuera de la transmisión activa del viento Sistema de circulación de aire caliente, arriba y abajo respectivamente fuera de la transmisión activa del viento		70 - 110 ° C 70 - 140 ° C 70 - 140 ° C 70 - 110 ° C	3M 3M 3M 3M
Número de zonas de control de temperatura:	4 secciones (sección de 3 m)
Longitud total del horno:	Aproximadamente 12 metros
Fuente de calor:	Calefacción eléctrica
Temperatura:	Max: 140 ℃
Superficie del horno Temperatura:	El aumento de la temperatura no es más de 50 ℃ (excluyendo la puerta del horno)

Introducción a la estructura de cada parte
- mecanismo de relajación

Número de serie	Proyecto	Parámetros	Observaciones
	Estructura	Placa vertical de tipo fijo, placa grande níquel plateado, caja eléctrica del lado de acero inoxidable (tratamiento de dibujo de alambre mate de acero inoxidable), cambio de rollo manual	1 set
	Dirección de relajación	por arriba o hacia abajo
	Diámetro de rollo	Máximo 550 mm
	Peso de rollo	Max. 600 kg/rollo
	Use mandreles	Diámetro del círculo interno: (76.2-80.0) mm Material: tubo de aluminio, tubo de acero al carbono, plástico reforzado con ABS, tubo de papel	1 set
	flatulencia	Estructura del eje inflable (eje de 3 pulgadas), con funciones activas de relajamiento y rebobinado	1 set
	sistema de tensión	Motor + sensor de tensión; Rango de tensión: 10-300 N ancho general	1 set
	Plataforma de cinta	Plataforma: la parte superior está proporcionada con una ranura de guía, y la plataforma está incrustada con una escala. Franja de la bayoneta: tipo de barra de doble presión, el pozo se llena con tira de goma para evitar las partículas de metal al cortar la tira	1 set
	sistema de corrección	Las pruebas ultrasónicas pueden detectar materiales transparentes, precisión de corrección de ± 0.5 mm Trazo de rectificación> 80 mm
	Rollo guía	Rollo de aluminio espejo, superficie anodizada

Dispositivo de recubrimiento

Número de serie	Proyecto	Parámetros	Observaciones
	Método de recubrimiento	Continuo, recubrimiento de extrusión de brecha, recubrimiento de rayas
	Morir	Cabeza de dado doméstico con micrómetro, el labio se puede incrustarse con acero de aleación dura resistente al desgaste y resistente a la corrosión, rectitud ≤ 2 µm, con la limpieza manual, reemplazo de la junta y funciones de posicionamiento
	Estructura	Placa de acero Q235A, níquel
	Especificaciones de rodillos de recubrimiento	φ260 mm, tubo de acero especial, cromo duro Precisión del círculo ≤ 2um (detección de relojes mecánicos) No hay ruido anormal, vibración anormal y generación de calor de cada parte al conducir y girar.
	Especificación de rollo de mordiscos	φ120 mm Roller de acero, recubierto con EPDM, Dureza 68 ± 3 con conductividad Cilindro de operación del botón para lograr la acción de apertura y cierre del rodillo Con cobertura de seguridad
	Cabeza de película de extrusión Mover	Base Drive: Operación del botón (use el cilindro para moverse en un rango grande) Recorte de brecha: operación del botón (usando la acción del servomotor) Detección de brecha: regla de rejilla (precisión 0.1um)
	Válvula de recubrimiento	Válvula de separación neumática
	Material de rollo	El diámetro exterior del rodillo de aluminio espejo es de 110 mm, y la superficie se trata con un grado positivo.
	Caída líquida Recibir	La caja receptora hecha de SUS304 fluye fuera del barril de residuos a través de la tubería.
	Banco de trabajo	Con escalones y pasamanos, acero inoxidable
	Detección de correa rota	Función de detección adicional de la correa rota

Sistema de bombeo

Número de serie	Proyecto	Parámetros	Observaciones
	bomba de tornillo	Bomba de tornillo de dios japonés de la guerra, motor de servomotor con unidad de reductora planetaria de precisión
	Tanque de tránsito	Control de nivel, control de presión, agitación lenta eléctrica, velocidad ajustable, volumen 30 litros
	Retorno material	Controlador de recubrimiento de reflujo de material
	Filtrar	Con el filtro dinámico, el número de malla se puede personalizar de acuerdo con las necesidades del cliente (120, 150, 200 malla)
	removedor de hierro	Por encima de 10000 gaussianos
	Tuberías y accesorios	Conectores rápidos de acero inoxidable y accesorios de acero inoxidable
	Sistema de monitoreo de presión	Monitoreo de la presión de la lechada (presión diferencial) en la cavidad del cabezal de extrusión, la salida de la bomba y la cavidad de retorno, con precisión ≤ 0.005MPA

Horno de secado

Secciones I a IV
Número de serie	Nombre	Parámetros	Observaciones
1	Modelo	Sistema de circulación de aire caliente, rociando aire desde las superficies superior e inferior
2	Longitud del horno	Cada sección de 3 metros, un total de 12 metros	La longitud total del horno es de aproximadamente 12418 mm
3	Temperatura del aire caliente	RT - 140 ° C
		Precisión de control de temperatura: valor de conjunto de temperatura ± 1 ° C
		Temperatura del aire caliente: ± 3 ° C en la boquilla
4	Cuerpo del horno	Material de caja: placa de acero inoxidable	Incluido el puerto a prueba de explosión y el monitoreo de la presión del viento
		Capa de aislamiento: algodón de aislamiento relleno de 100 mm de espesor
		Liner de horno 304 Rodamientos de acero inoxidable, cojinetes de acero inoxidable
5	Puerta de funcionamiento	En el área del lado operativo
6	Rollo guía	Anodización superficial del rodillo de aluminio espejo (con accionamiento)
7	Conducto de aire fresco	Placa de acero inoxidable
8	boquilla de aire caliente	Extremos superior e inferior: acero inoxidable; La boquilla de aire se puede quitar y limpiar y la altura se puede ajustar para garantizar la mejor eficiencia de secado
9	Sistema de circulación de aire caliente: Abanico circulante	Todo acero inoxidable en el área en contacto con el flujo de aire; con filtro primario, limpieza extraíble, ventilador de acero inoxidable de 3kW, ajuste del inversor
9	Calentador	Calefacción eléctrica de 24 kW
10	Conducto aéreo circulante	Placa de acero inoxidable, doblado para la unidad de circulación de aire caliente
11	Filtro (nueva salida de aire)	150 malla de acero inoxidable de malla	Desmontable
12	Cavidad de presión negativa independiente de entrada y salida de la pieza del polo	0.3 m de larga estructura de presión negativa evita la fuga de solvente
13	Punto de medición de temperatura	Salida de aire de la boquilla de aire superior e inferior
14	Ventilador de escape:	El aire de escape total se divide en dos secciones y se controla por convertidor de frecuencia respectivamente. El volumen de aire de escape total es de 9000 metros cúbicos/hora	La fiesta B está equipada con sistema de reciclaje
15	Conducto de escape:	Placa de acero tratada con superficie, doblada para su uso entre el cuerpo y el extractor de escape
16	Caja de sello de salida:	Superficie interna: placa de acero SUS304
17	Dispositivo para ascender	Cinta adhesiva y limpia el horno
18	Punto de medición de temperatura	Salida de aire de la boquilla de aire superior e inferior
19	Recuperación de NMP	Solo se proporcionan la interfaz del ventilador y la interfaz de control
20	Detección de concentración de NMP	Cada sección está reservada para la interfaz del sensor NMP, y el polo positivo está equipado con 1 conjunto de sistema de detección. 1. Cuando la concentración de detección excede el 30%, el equipo debe hacer alarma de sonido y luz y aumentar la frecuencia del ventilador de escape; 2. Cuando la concentración de detección excede el 50%, detenga el recubrimiento y el ventilador de escape se ejecuta a la frecuencia máxima;	Ajuste positivo, Negativo

3.5.

Dispositivo de descarga (cola)

Número de serie	Proyecto	Parámetros	Cantidad
1	Estructura	Estructura fija de placa vertical, caja eléctrica de acero inoxidable, placas de níquel de placa grande (tratamiento de dibujo de alambre mate de acero inoxidable)
2	rodillo de descarga	φ160 Rodillo de acero con superficie cromada dura	1
3	rollo de mordaz	φ120 mm de acero, recubierto con EPDM, dureza 68 ± 3, con conductividad Modo de movimiento del eje: unidad de cilindro	1
3	rollo de mordaz	Con dispositivo de protección de seguridad	1 set
4	sistema de tensión	Cilindro de baja fricción + estructura de rodillo de swing + sensor de tensión (control de doble circuito cerrado) Rango de tensión: 10-300 N todo ancho	1 set
5	Rollo guía	Rollo de aluminio espejo, superficie anodizada	1 set
6	sistema de corrección de exportación	Corrección de desviación, precisión ± 0.5 mm	1 set
7	Medición de grosor	El sistema de detección de medición de grosor se proporciona entre tracción y devanado. (Configuración positiva x Prueba de densidad de superficie en línea, medición negativa del espesor del láser)	Opcional

3.6.mecanismo de devanado

Número de serie	Proyecto	Parámetros	Observaciones
	Estructura	Placa vertical de tipo fijo, placa grande níquel, caja eléctrica de acero inoxidable, cambio de rollo manual	1 set
	Dirección de relajación	por arriba o hacia abajo
	Diámetro de rollo	Máximo 550 mm
	Peso de rollo	Max. 600 kg/rollo
	Use mandreles	Diámetro del círculo interno: (76.2-80.0) mm Material: tubo de aluminio, tubo de acero al carbono, plástico reforzado con ABS, tubo de papel	1 set
	flatulencia	Estructura del eje inflable (eje de 3 pulgadas), con funciones activas de relajamiento y rebobinado	1 set
	sistema de tensión	Motor + sensor de tensión; Rango de tensión: 10-300 N ancho general	1 set
	Plataforma de cinta	Plataforma: la parte superior está proporcionada con una ranura de guía, y la plataforma está incrustada con una escala. Franja de la bayoneta: tipo de barra de doble presión, el pozo se llena con tira de goma para evitar las partículas de metal al cortar la tira	1 set
	sistema de corrección	Las pruebas ultrasónicas pueden detectar materiales transparentes, precisión de corrección de ± 0.5 mm Trazo de rectificación> 80 mm
	Rollo guía	Rollo de aluminio espejo, superficie anodizada
